Посевные комплексы серии D

Описание

Комбинированные посевные комплексы серии D с одновременной предпосевной обработкой почвы культиваторной лапой и высевом в дисковый сошник предназначены для рядкового посева зерновых, зернобобовых и мелкосемянных культур с одновременным внесением с посевным материалом гранулированных минеральных удобрений.

Культиваторная часть посевного комплекса оснащена пятью рядами стоек с плоскорежущей лапой. Сдвоенная пружина создаёт рабочее усилие на лапе 1000Н (120 кг), что позволяет качественно обработать почву на заданную глубину и обеспечивает стопроцентное подрезание сорняков, но предохраняет от поломок агрегата при нагрузке на стойки выше допустимого и снижении тягового усилия.

Механизированная загрузка семян, электронный контроль качества работы сеялки, параллельная система вождения позволяет одинаково уверенно вести сев в любое время суток, при любой запылённости и обслуживать комплекс одним трактористом. После окончания посевных работ комплекс легко трансформируется в культиватор, которым можно вести обработку паров и основную осеннюю обработку.

ВЫСЕВАЮЩАЯ ЧАСТЬ

  • Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;
  • В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью;
  • Жесткая, но при этом легкая рабочая часть (рама с рабочими органами) позволяет понизить тяговые усилия трактора;​
  • Установка транспортной рамы, позволила разместить культиваторные стойки в пять рядов, что исключило забивание стоек растительными и пожнивными остатками и позволило использовать посевной комплекс с высевом в дисковый сошник в условиях повышенной влажности;
  • Рама посевного комплекса может использоваться как самостоятельный почвообрабатывающий агрегат — культиватор серии ПК;

  • Применение гидроцилиндров последовательного соединения обеспечивает равномерный уровень заглубления, упрощает технологическую настройку и снижает нагрузку на раму и рабочие органы. Данное решение позволяет повысить качество обработки почвы и увеличить срок службы посевного комплекса;
  • При изготовлении рамы и рабочих органов комплекса применяются современные эксклюзивные технологии, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д.;



  • На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал.



  • Рабочие органы (стойки, лапы, диски сошников ) выполнены из высокопрочных сталей, с использованием современных методов термообработки и упрочнения;

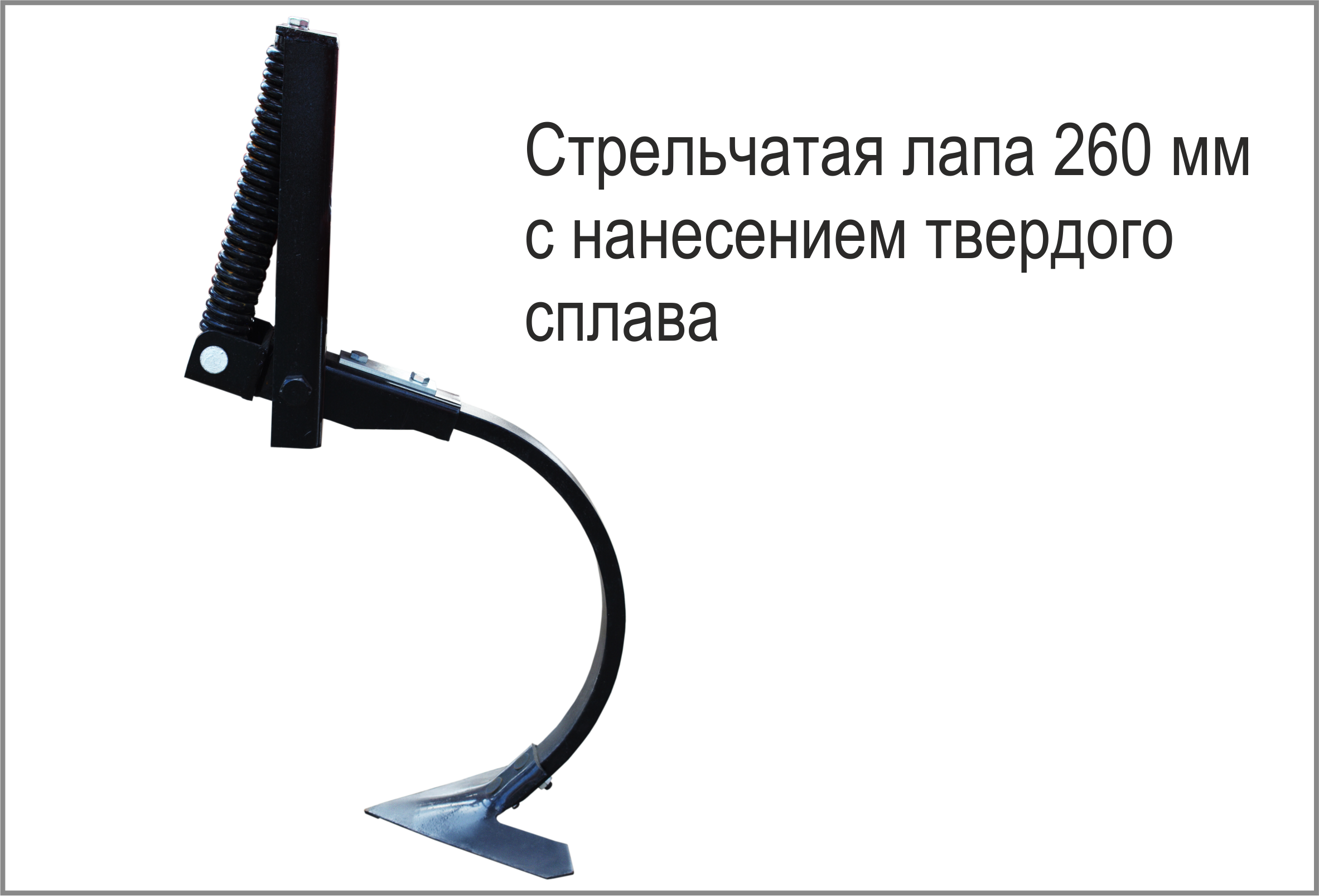

  • Культиваторные стойки с рабочими органами установлены в пять рядов с шагом 232 мм, пружины создают рабочее усилие не менее 1000Н (120кг) и служат для предохранения от поломок агрегата, при нагрузке на стойки выше допустимого;
  • Кратное количество культиваторных стоек и дисковых сошников позволяют проводить сев как в дисковый сошник, так и (при небольшом переоборудовании) в лапу;





  • Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;
  • Благодаря высокому дорожному просвету и расположению культиваторных стоек в шахматном порядке обеспечивается оптимальное прохождением пожнивных остатков между стойками посевного комплекса;

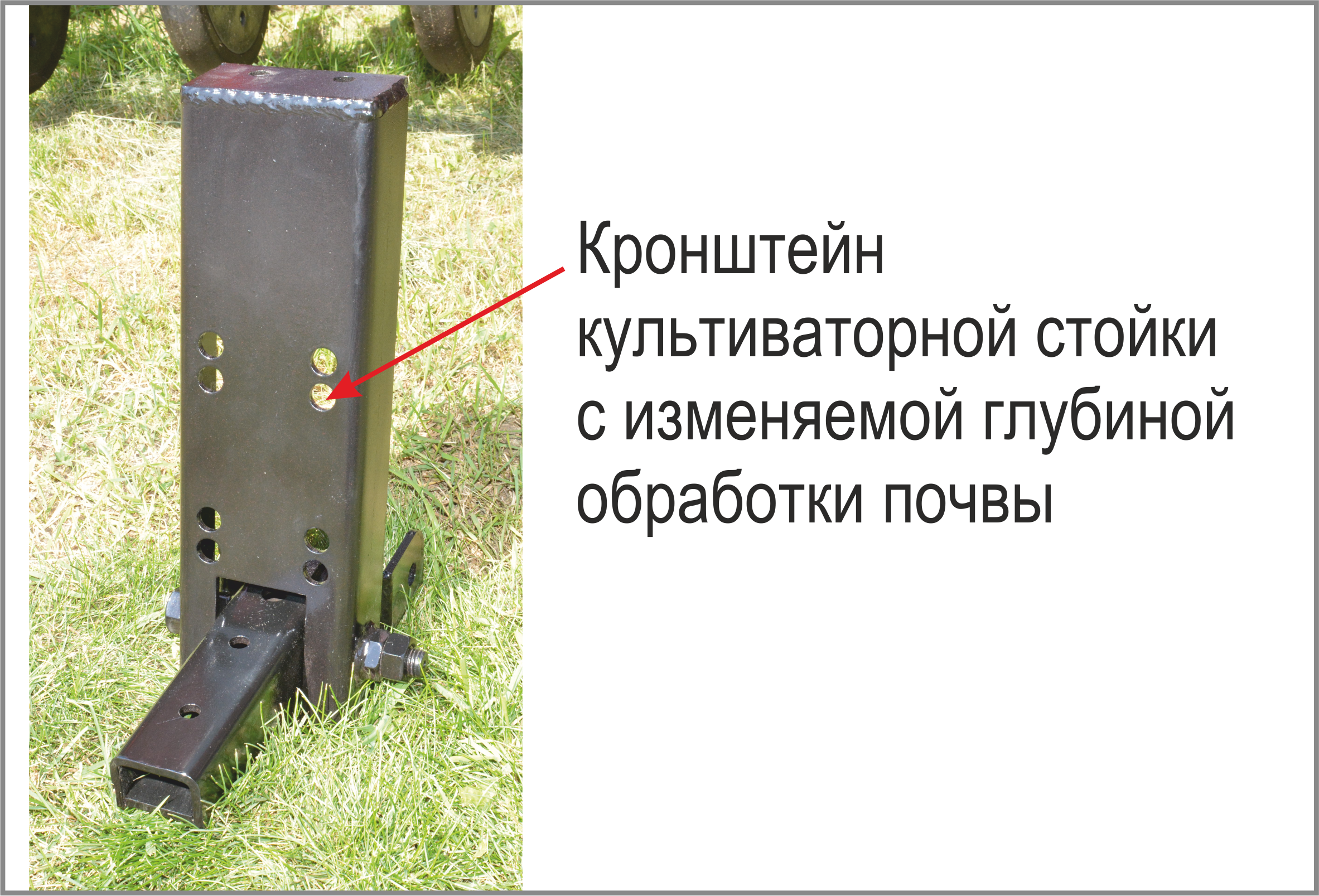

  • Для работы в тяжёлых условиях, особенно по увлажнённой почве, по следу трактора и бункера, на креплениях стоек предусмотрены специальные отверстия в кронштейнах для дополнительного заглубления стойки при необходимости;

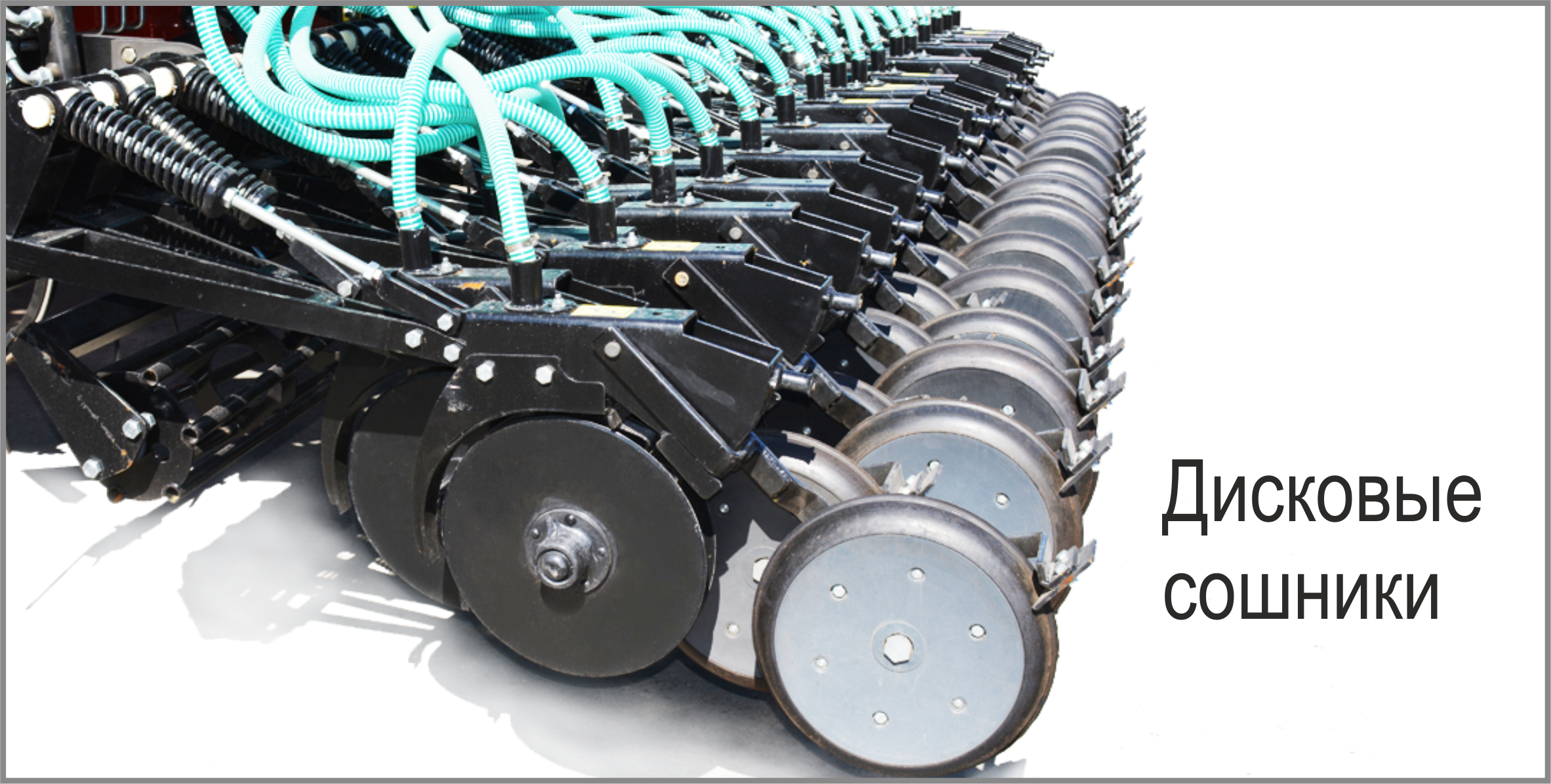

  • Дисковые сошники с гарантированной наработкой на подшипниковую группу не менее 200 га на сошник;

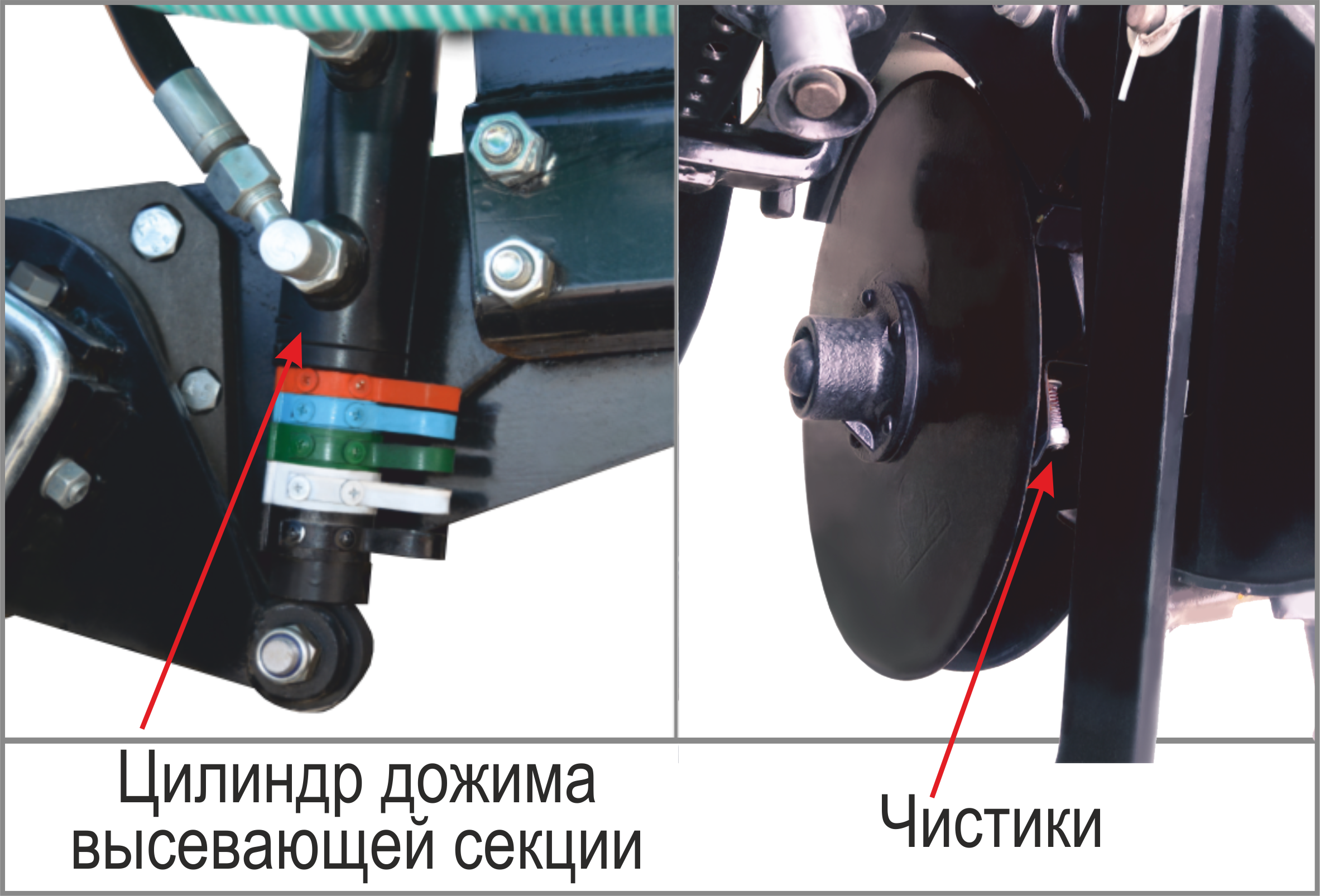

  • Дисковая сошниковая группа имеет не только индивидуальную механическую пружинную регулировку, но и регулировку гидроцилиндрами. С помощью данных регулировок возможно создать давление на дисковый сошник до 82 кг, что позволяет работать на разных типах почвы в разных агроклиматических условиях, при этом выдерживать заданную глубину высева семян;
  • Каждый дисковый сошник и прикатывающее колесо имеют индивидуальные чистики, что исключает их забивание;



  • Укладчик семян (опция) распределяет семенной материал на дне посевного ложа до прохождения прикатывающего колеса, что позволяет исключить разлет семян из борозды;



  • Рыхлители междурядий (опция) убирают послеследия от прохождения дисковых сошников, создавая ровное покрытие над семенами;



  • На сошниках установлены двухрядные подшипники марки FKL (Сербия) не требующие обслуживания, данные подшипники по характеристикам имеют прямое сельскохозяйственное назначение и отвечают всем требованиям эксплуатации в экстремальных условиях;
  • Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники;



  • Возможность устанавливать глубину культивации, равную требуемой глубине посева, выравнивание семенного ложа и поверхности поля, прикатывание посеянных рядков при взрыхленном междурядье, внесение удобрений на необходимую глубину с оптимальной дозировкой, способствует дружным всходам и правильному развитию посевов, с задержкой прорастания сорняков в междурядьях;

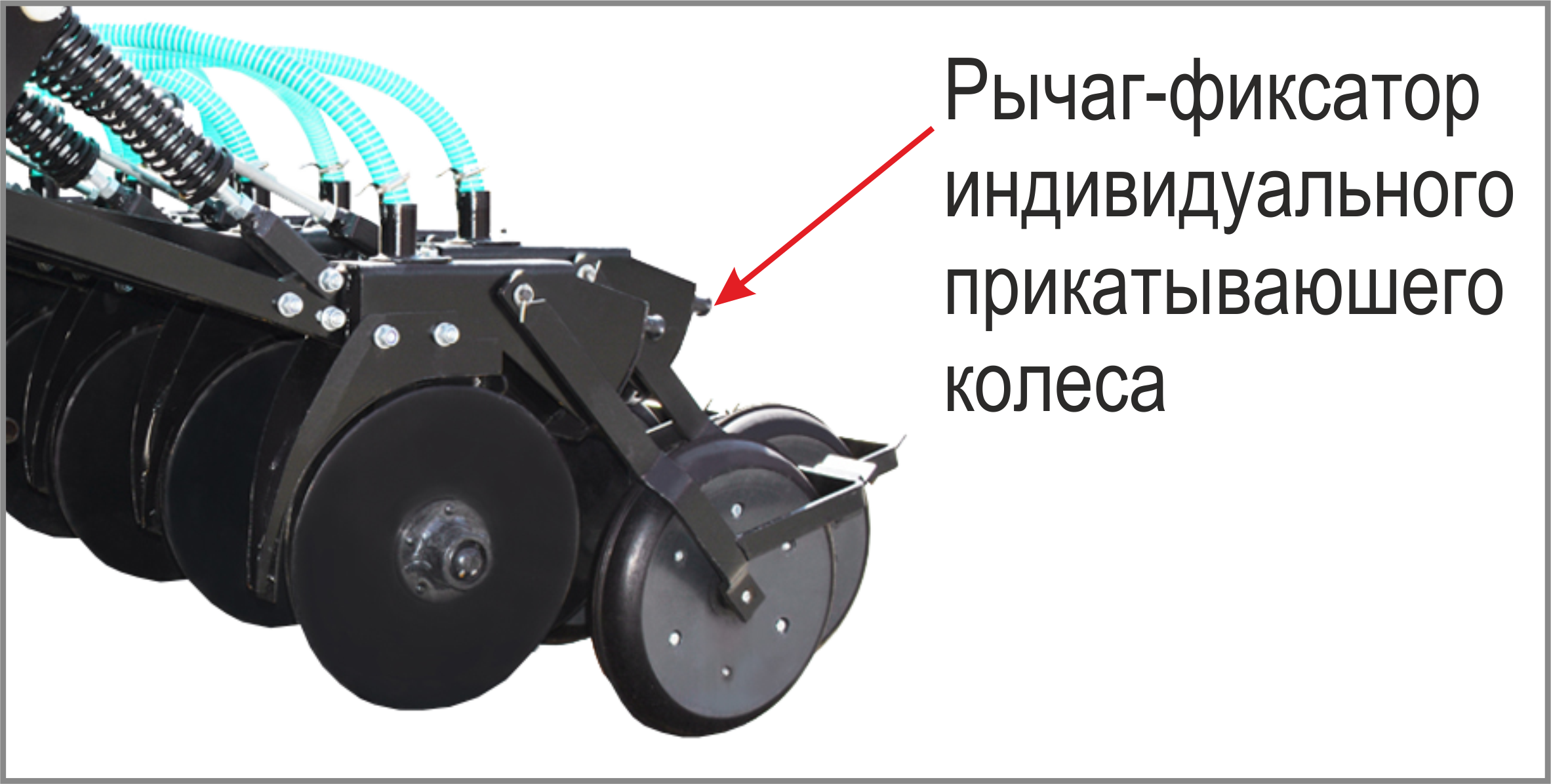

  • Глубина закладки семенного материала регулируется путем перемещения рычага-фиксатора индивидуального прикатывающего колеса.
БУНКЕР

  • Два варианта расположения бункеров — задне- или переднерасположенный объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционно);
  • Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений;

  • В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера;

  • Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены;

  • Посевные комплексы с высевом в дисковый сошник опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;

  • Шестиканальное распределение семенного потока (заводская комплектация) дает точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала;
  • В конструкции дозатора применяются современные композитные материалы и нержавеющая сталь, что делает его надежным и долговечным, даже при работе с минеральными удобрениями;

  • Двенадцатиканальное распределение семенного потока (двухконтурное) позволяет вносить удобрения и посевной материал на разную глубину (опционально);

  • Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га.

  • В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других;

  • Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора.



СИСТЕМА КОНТРОЛЯ ВЫСЕВА И НАВИГАЦИЯ ПОСЕВНОГО КОМПЛЕКСА

  • Посевной комплекс оснащен системой контроля высева СКИФ (Завода Радиан), включающую в себя:

- датчики бункера (блок запуска муфты, блок сбора данных, датчики вращения вала дозатора, вентилятора, датчик наполнения бункера, датчик давления бункера)

- датчики высевающей части (датчик забивания семяпроводов, датчик положения культиватора).

  • Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал;

  • Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS;
  • Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.
СИСТЕМА ВНЕСЕНИЯ ЖИДКИХ УДОБРЕНИЙ (опционально)

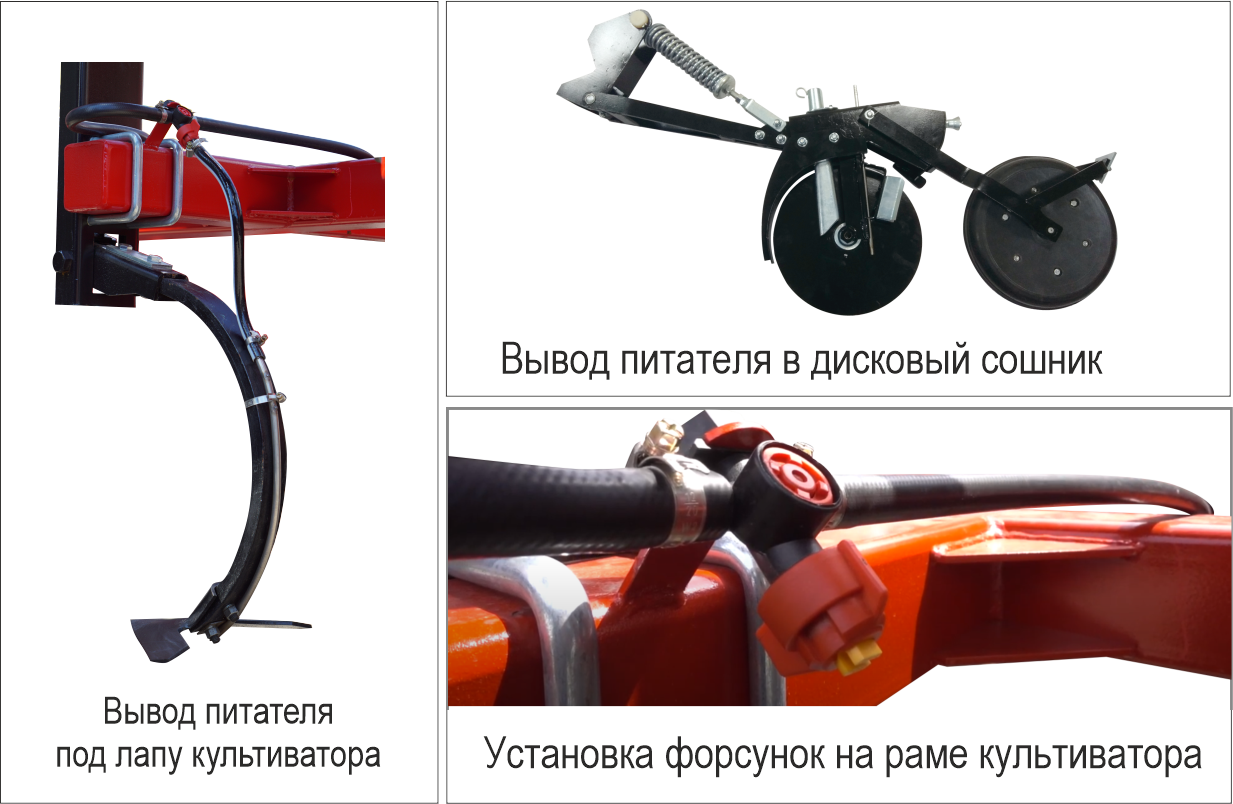

  • Для внесения жидких удобрений, на посевной комплекс дополнительно устанавливаются: система трубопроводов, форсунки или питатели, которые подключаются к блоку управления, установленному на бункере посевного комплекса с управлением с монитора агронавигатора, установленного в кабине трактора;



  • Посевные комплексы с высевом в дисковый сошник опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;





СИСТЕМА РАЗДЕЛЬНОГО ВНЕСЕНИЯ СУХИХ ГРАНУЛИРОВАННЫХ УДОБРЕНИЙ (опционально)

Система раздельного внесения сухих гранулированных удобрений (R) позволяет разделить потоки посева сельскохозяйственных культур и внесения удобрений на разную глубину благодаря:

  • Установке двухконтурного 12-ти канального дозатора

  • Рассеивателей удобрений, позволяющих вносить удобрения сплошным способом (рис. 1), или ножей, закрепленных за стрельчатой лапой, которые позволяют вносить удобрения на глубину до 7 см ниже ложа семян (рис. 2).
Технические характеристики

Наименование параметра

D-5400

D-7200

D-8500

D-9900

D-10800

D-12000

Рабочая ширина захвата, м

5,4

7,2

8,1

9,9

10,8

11,7

Производительность за 1 час основного времени(при скорости 12 км/ч) га, не менее

5,4

7,2

8,1

9,6

10,8

11,7

Количество дисковых сошников, шт.

36

48

54

66

72

78

Ширина междурядий, см

15

Количество культиваторных стоек, шт

24

32

36

42

48

54

Ширина захвата культиваторной лапы, мм

260мм

Глубина заделки семян, зерновые/зернобобовые, см

3-8/4-6

Норма высева семян, зерновые/зернобобовые, кг/га

2,5-400/35-400

Объём загрузки семян 60%/удобрений 40%

6,8м³,10 м³

Транспортная скорость, км/ч

До 20

Габаритные размеры сеялки в рабочем положении, мм:

длина

14000

14000

14000

14000

14000

14000

ширина

5500

7200

8700

10000

11000

12000

высота

3800

3800

3800

3800

3800

3800

Габаритные размеры сеялки в транспортном положении, мм:

длина

14000

14000

14000

14000

14000

14000

ширина

5500

5520

5520

5520

5520

5520

высота

3800

3800

3800

4200

4400

4700

Масса сеялки без семенного бункера, кг

5700

8000

8500

9500

10500

11500

Срок службы, лет

7

Число обслуживающего персонала, чел

1

Мощность трактора, л.с.

200-250

300-320

320-350

375-420

420-450

450-500
Скачать руководство по эксплуатации
