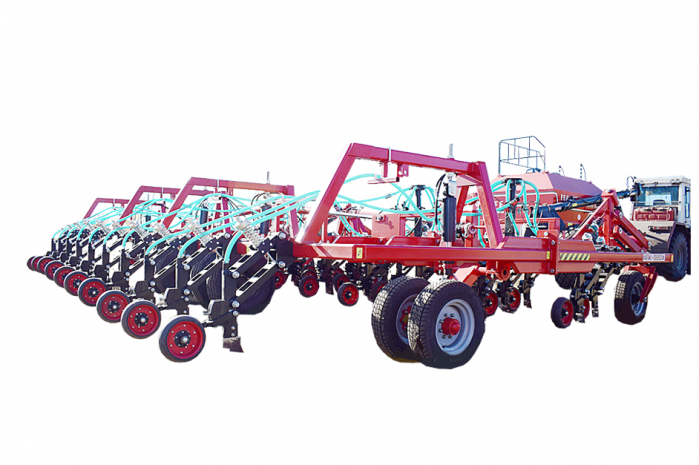

Посевные комплексы серии AP

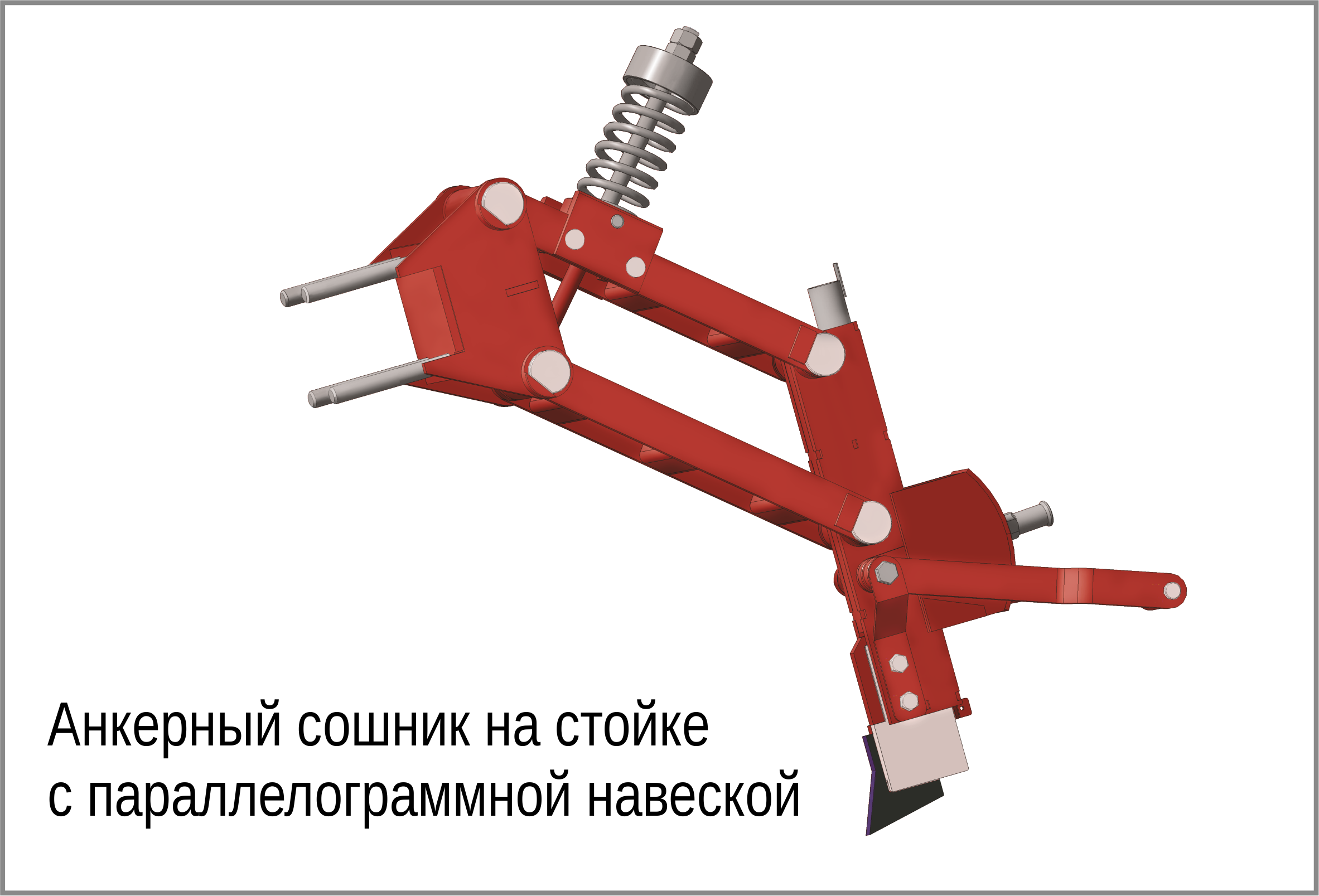

Посевные комплексы серии AP с высевом в анкерный сошник на стойке с параллелограммной навеской  позволяет безпрепятственно проходить через пожнивные остатки и легко настраивать сошники.

Высокоточное внесение семян и удобрений гарантированно, благодаря независимому сошнику с параллелограммной навеской, а прикатывающие колеса с шинами атмосферного давления позволяют работать в любых условиях, в том числе в условиях высокой влажности почвы. Конструкция стойки посевного комплекса с высевом в анкерный сошник на параллелограмме также гарантирует высокую способность прохождения пожнивных остатков. Данный посевной комплекс предназначен для строчного посева зерновых, зернобобовых и мелкосемянных культур по необработанному фону.

Рабочая часть (рама) посевного комплекса оснащена четырьмя рядами стоек 25х80 из стали 60С2А с анкерными сошниками толщиной 12мм с наплавкой твердосплавной пластины ВК8. Стойка с параллелограммной навеской позволяет создать давление на почву до 137 кг, что позволяет качественно обрабатывать почву на заданную глубину в разных климатических условиях и обеспечивает идеальное копирование поля.

Комплекс применяется во всех агроклиматических зонах, в том числе подверженных ветровой и водной эрозии, на всех типах почв, в том числе каменистых. Эффективно применение комплекса в системе традиционной и минимальной (Mini-till) обработки почвы.

Применение комплекса обеспечивает:

- использование в экстремальных агроклиматических условиях;

- пневматический высев зерновых и зернобобовых культур, индивидуальное прикатывание при высеве в анкерный сошник;

- внесение жидких удобрений (типа КАС) – как дополнительная опция.

Главной отличительной особенностью посевных комплексов с высевом в анкерный сошник является высокий ресурс эксплуатации.

Высокая маневренность, транспортная скорость и мобильность, позволяют использовать посевные комплексы на удаленных полях небольших размеров, снижая энергозатраты и повышая производительность по отношению с традиционными технологиями посева;











• Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;

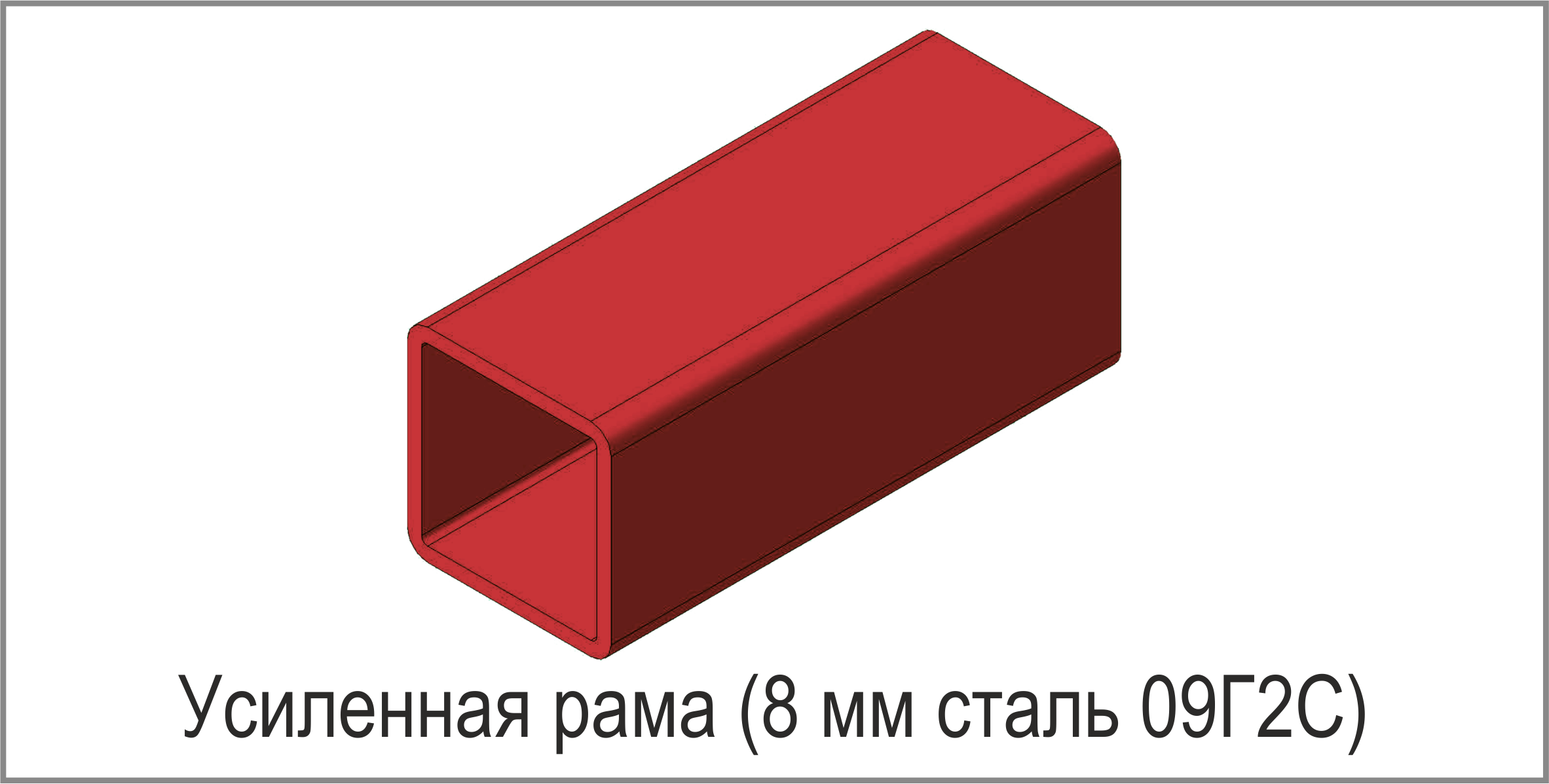

• В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью;
• Жесткая, но при этом легкая рабочая часть (рама с рабочими органами) позволяет понизить тяговые усилия трактора;​
• Установка транспортной рамы, позволила разместить анкерные стойки в четыре ряда, что исключило забивание стоек растительными и пожнивными остатками и позволило использовать посевной комплекс с высевом в анкерный сошник в условиях повышенной влажности;

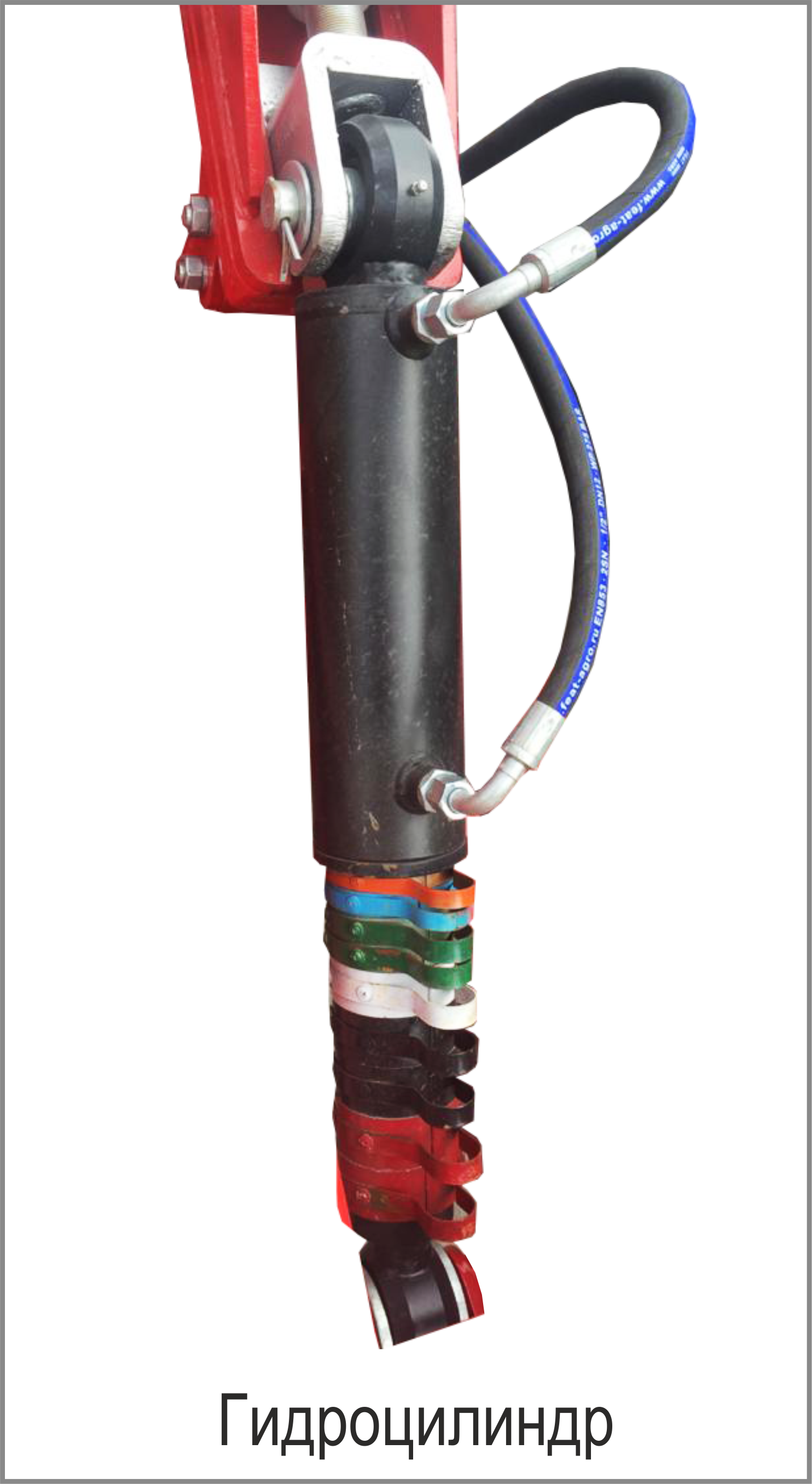

• Применение гидроцилиндров последовательного соединения обеспечивает равномерный уровень заглубления, упрощает технологическую настройку и снижает нагрузку на раму и рабочие органы. Данное решение позволяет повысить качество обработки почвы и увеличить срок службы посевного комплекса;

• Давление на сошник регулируется жестко фиксирующимися клипсами на гидроцилиндрах последовательного соединения с шагом 1см - гарантированное сохранение выставленных настроек и обеспечение регулировки стабильности параметров закладки семенного материала.
• При изготовлении рамы и рабочих органов комплекса применяются современные эксклюзивные технологии, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д.

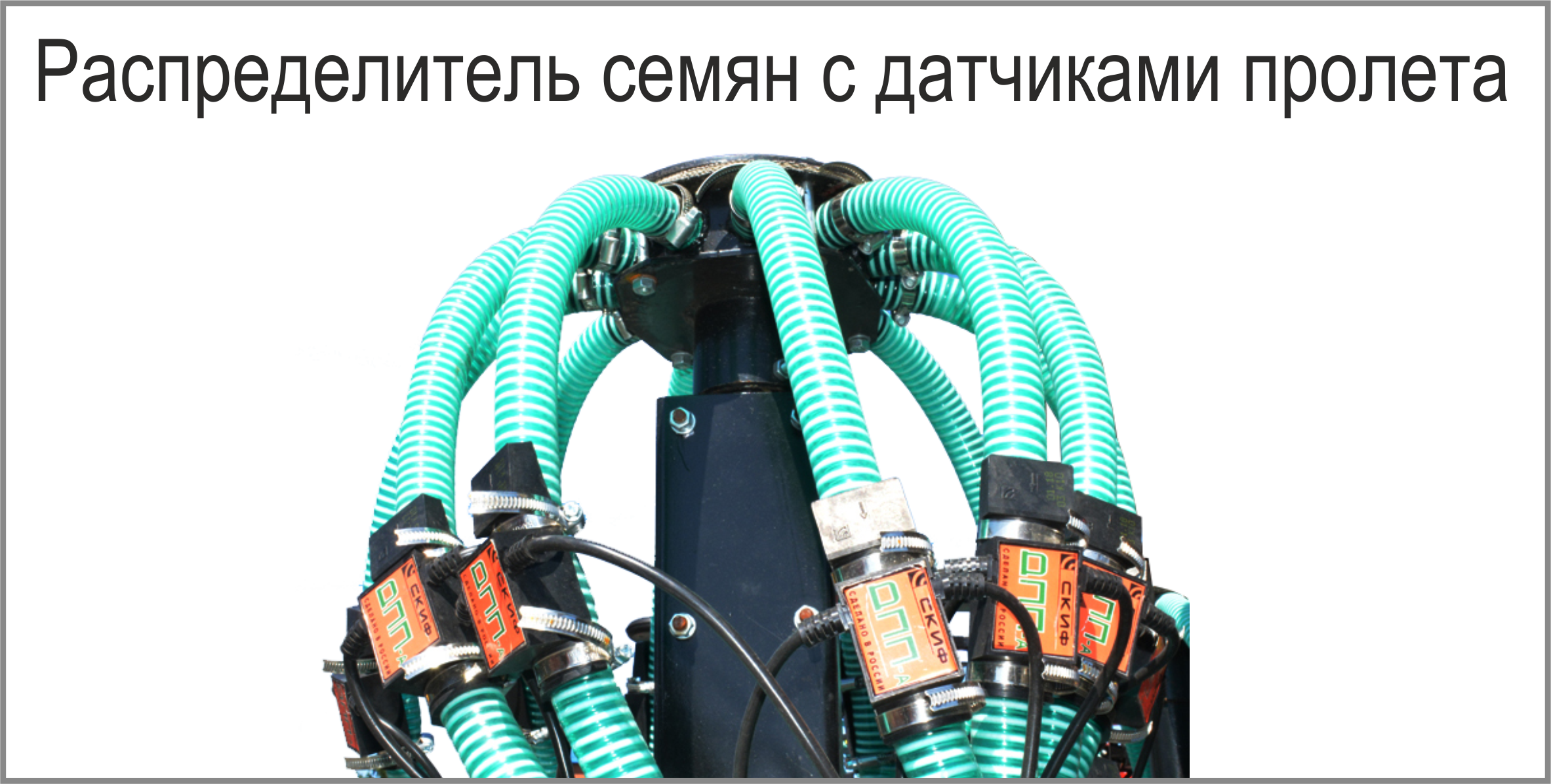

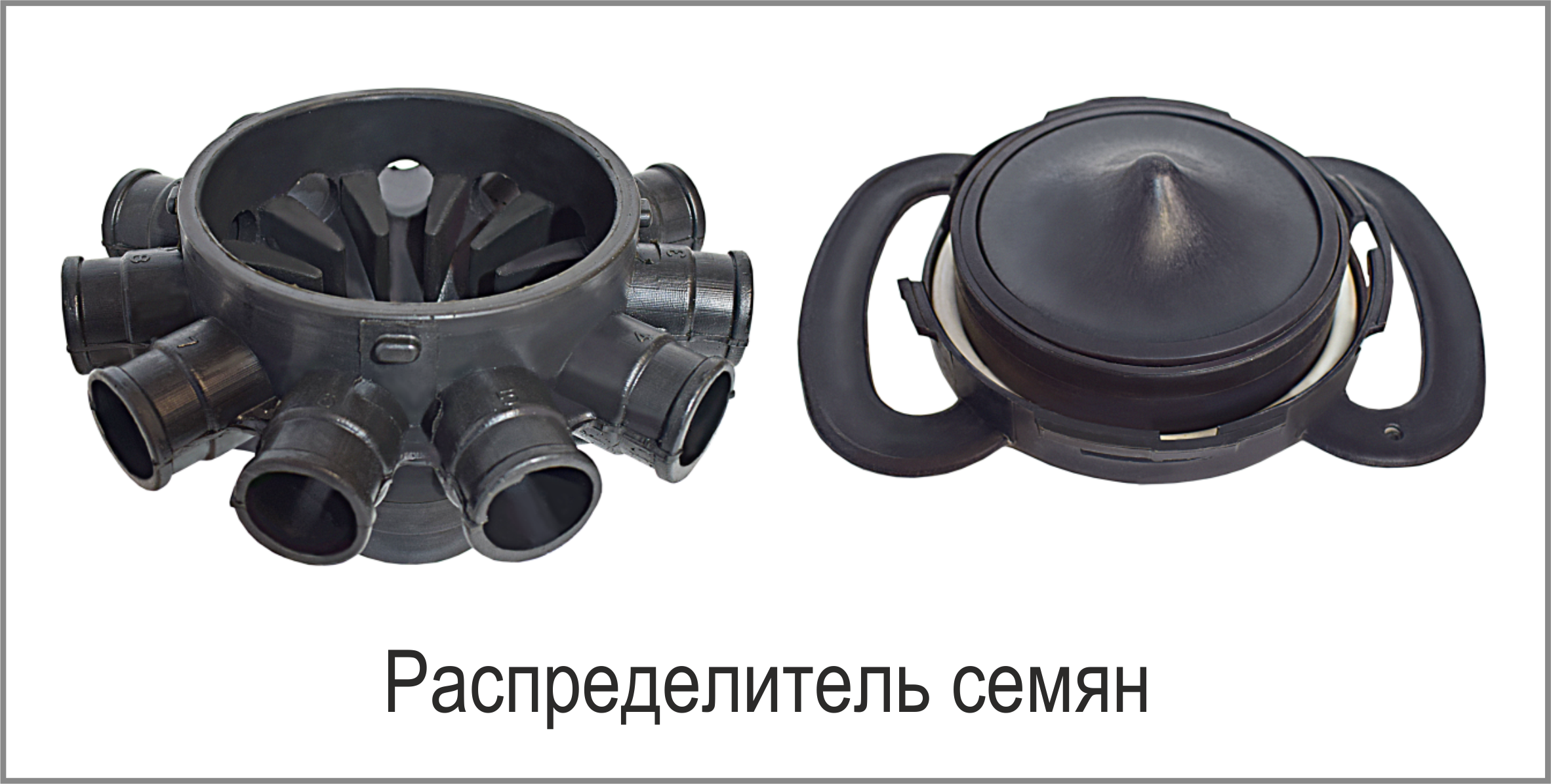

• На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал.

• Стойка анкерного сошника выполнена из стали 09Г2С, параллельное соединение закреплено втулками сухого скольжения, что позволяет исключить обслуживание данных узлов и увеличить срок службы всего агрегата;
• Благодаря высокому дорожному просвету и расположению анкерных стоек в шахматном порядке обеспечивается оптимальное прохождением пожнивных остатков между стойками посевного комплекса;
• На комплексе установлены анкерные сошники толщиной 12мм, выполнены из стали 65Г с наплавкой  твердосплавной пластины ВК8, с индивидуальным прикатывающим колесом с шиной атмосферного давления

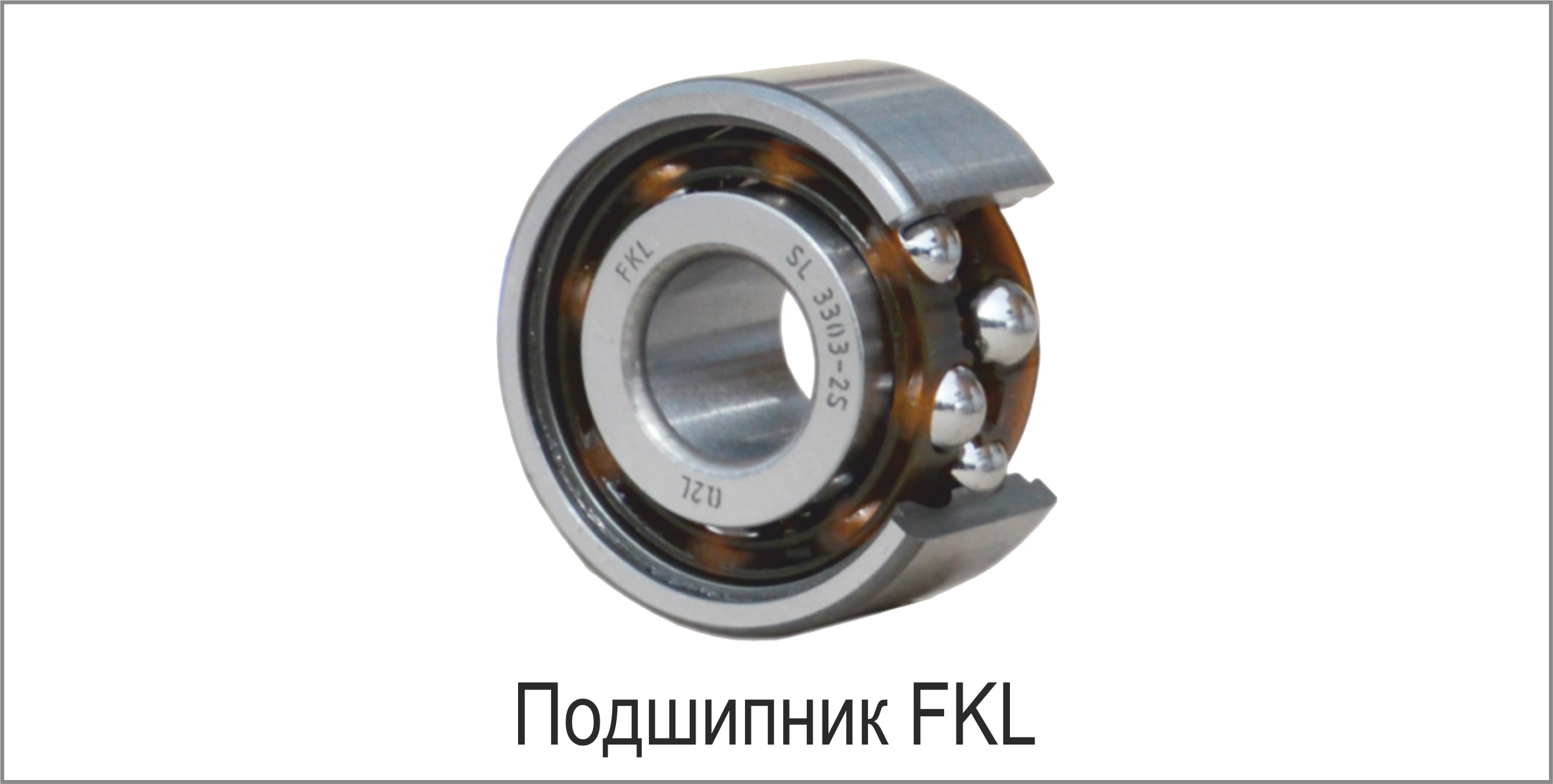

• Индивидуальные прикатывающие колеса с подшипниками марки FKL (Сербия) не требующие обслуживания служат идеальным механизмом закрытия семенного ложа.

• Агрегат обладает способностью перемещать пожнивные остатки  и почву с семенного ряда, что уменьшает возможность появления заболеваний корней.

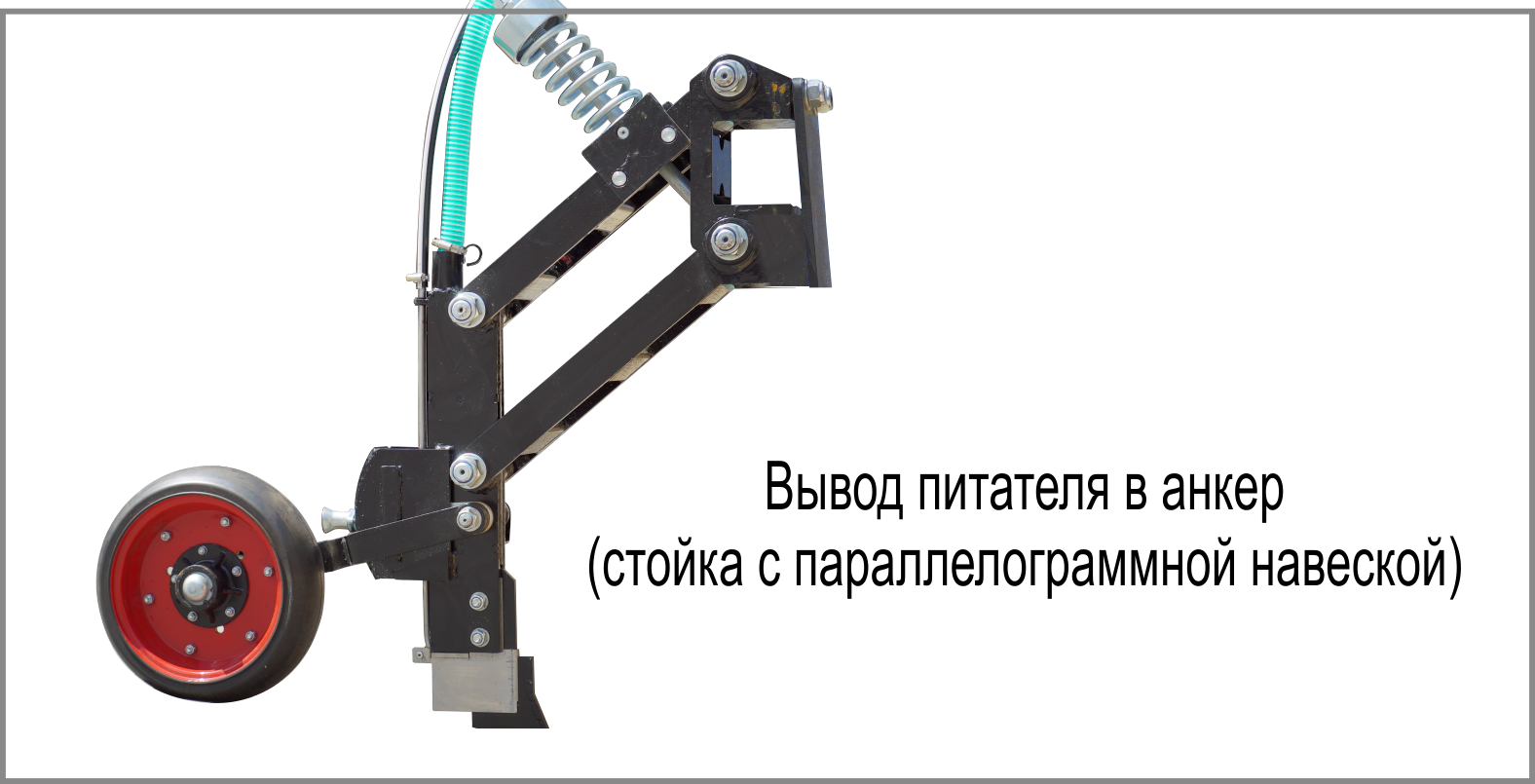

• Установка дополнительной опции - системы внесения жидких удобрений - предусмотрена благодаря выводу питателя в анкер.

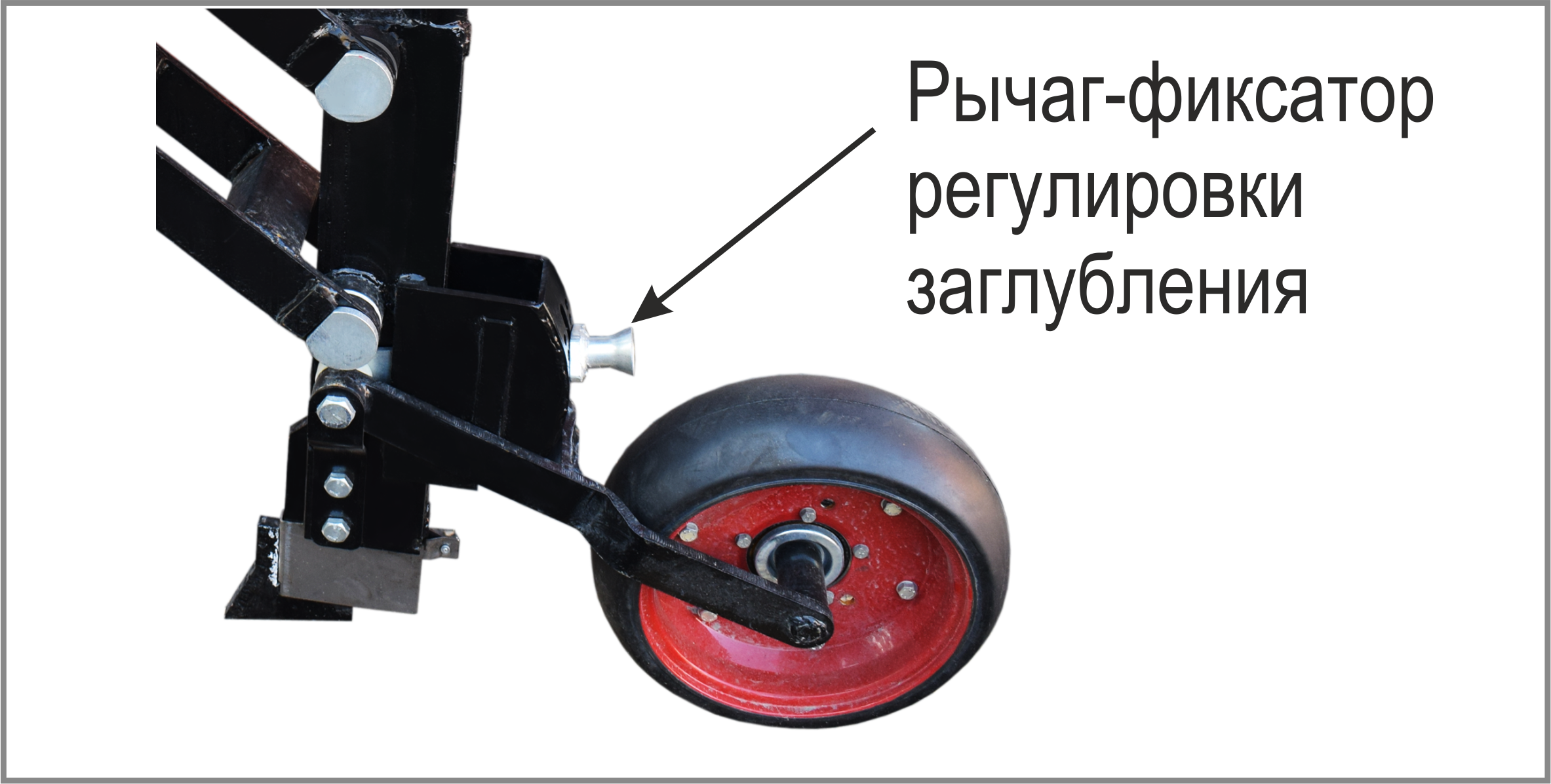

•  Глубина закладки семенного материала регулируется путем перемещения рычага-фиксатора индивидуального прикатывающего колеса;
•  В режиме посева, при движении посевного комплекса: анкера прорезают уплотненные слои почвы, создают плотное семенное ложе на которое с помощью высевающей трубы укладываются семена и удобрения в одну строчку  на глубину обработки анкера. Обработка ведется на глубину 3-10 см;
• Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники;

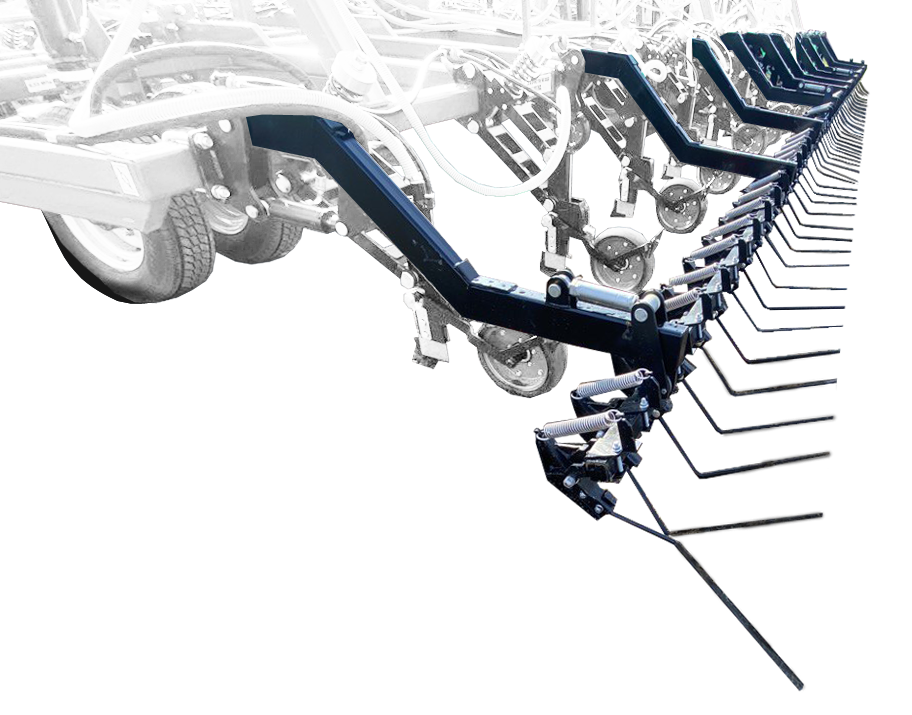

• Борона-выравниватель (базовая комплектация). Гидравлический механизм подъема/опускания. Заглаживает послеследие и создает идельно ровное покрытие над семенами, благодаря этому появляется возможность увеличения скорости до 30% при посеве.

В стандартной комплектации посевных комплексов серии АP предусмотрена установка (по выбору покупателя):

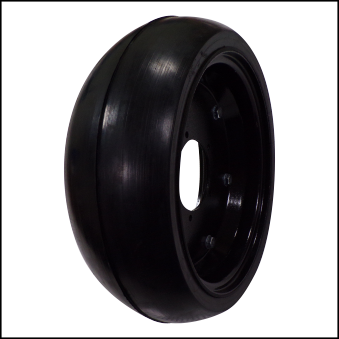

Опорно-прикатывающих колес с пневматической шиной сферической формы 300х100 FLEX.

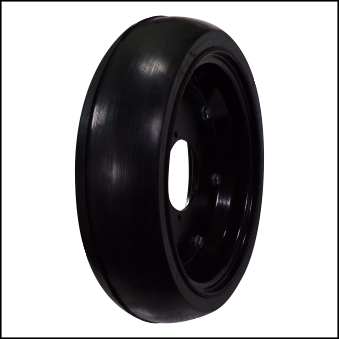

Опорно-прикатывающих колес с пневматической шиной сферической формы 300х50 FLEX.













Опорно-прикатывающих колес с шиной клиновидной формы 300х50 FLEX

В конструкции опорных колес используются усиленные подшипники FKL сельскохозяйственного назначения, выдерживающие значительные нагрузки.

• Бункер посевного комплекса - это высокотехнологичный агрегат;

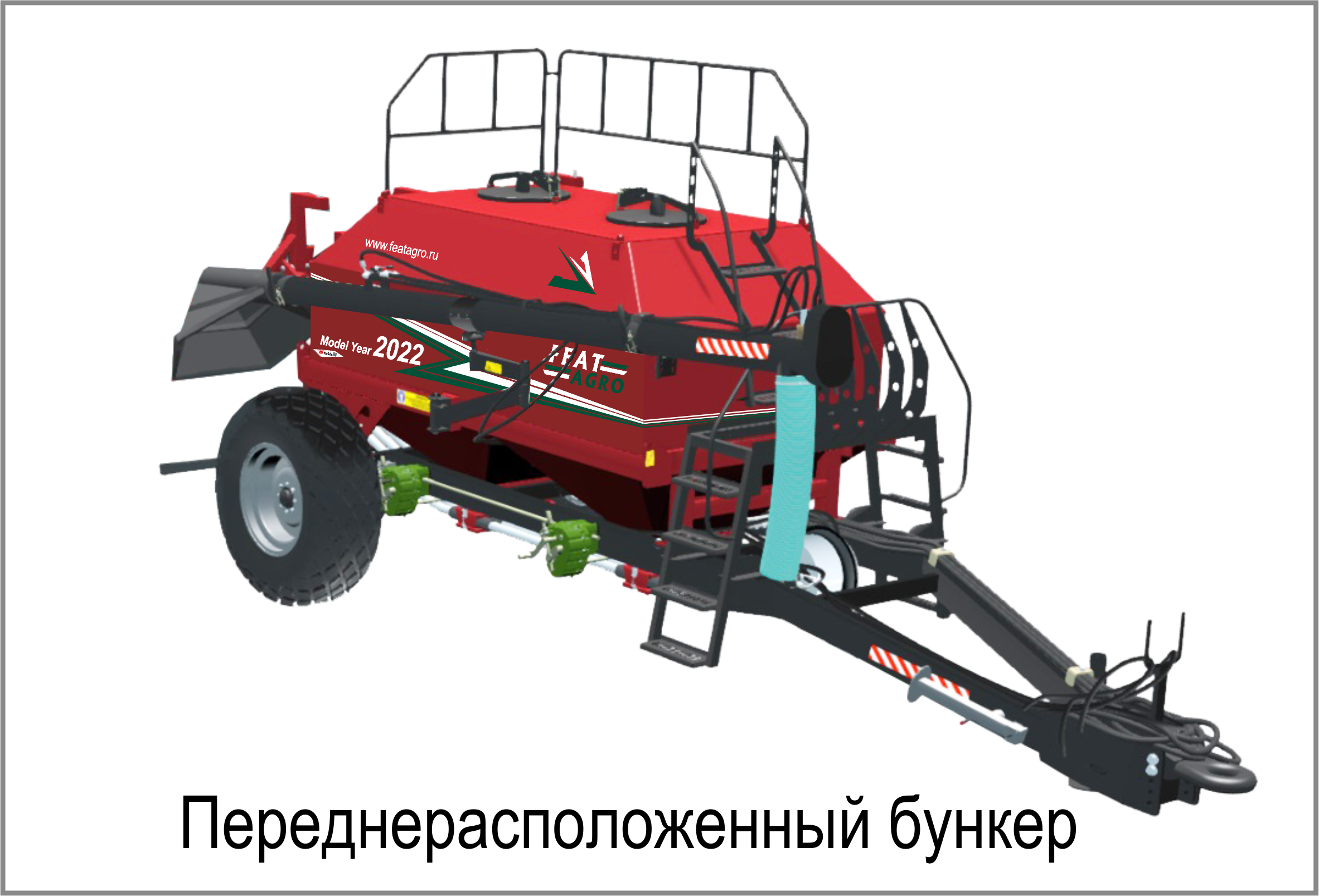

• Один вариант расположения бункера — переднее, объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционально);
• Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений;

• В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера;

• Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены;

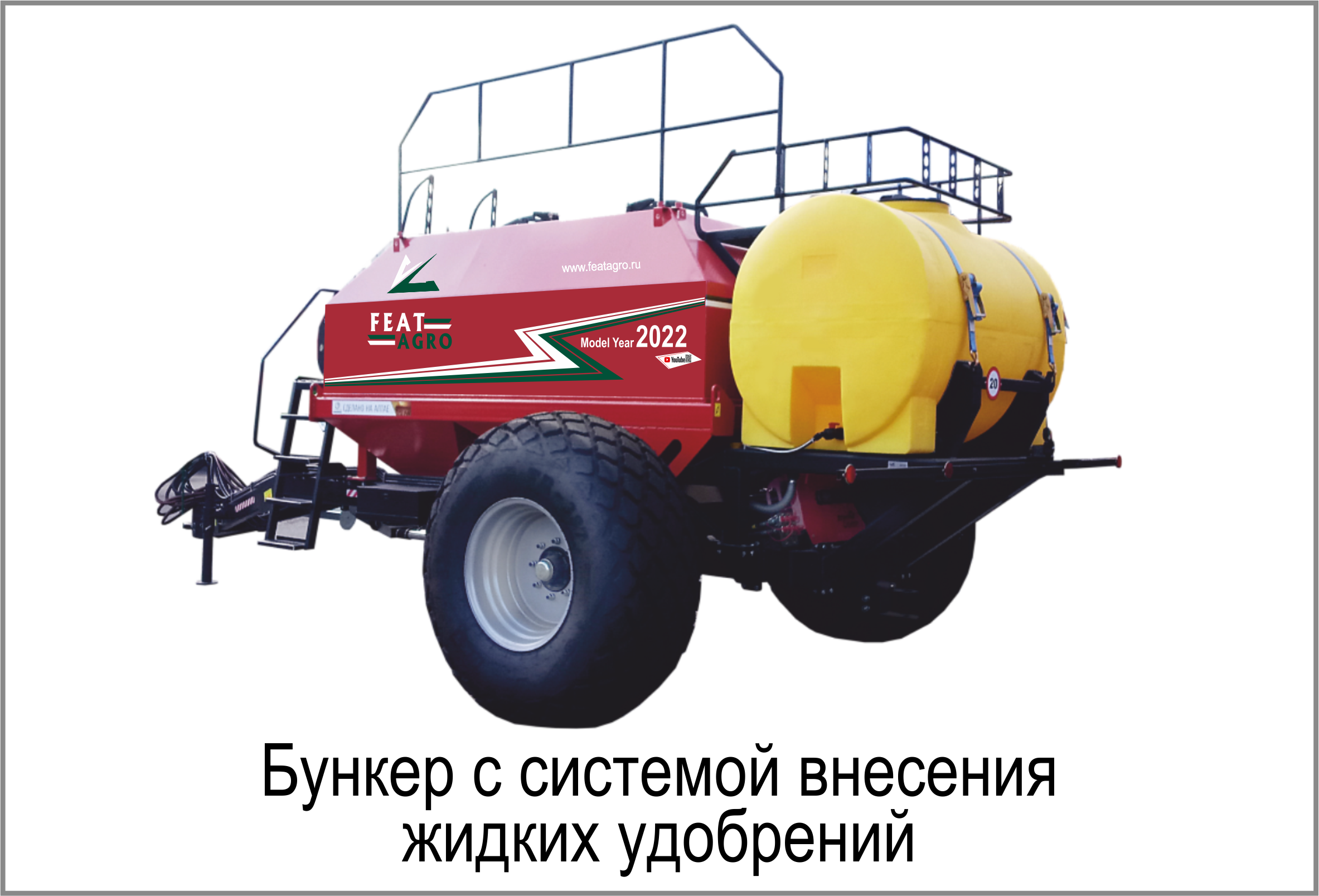

• Посевные комплексы с высевом в анкерный сошник на стойке с параллелограммной навеской опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;

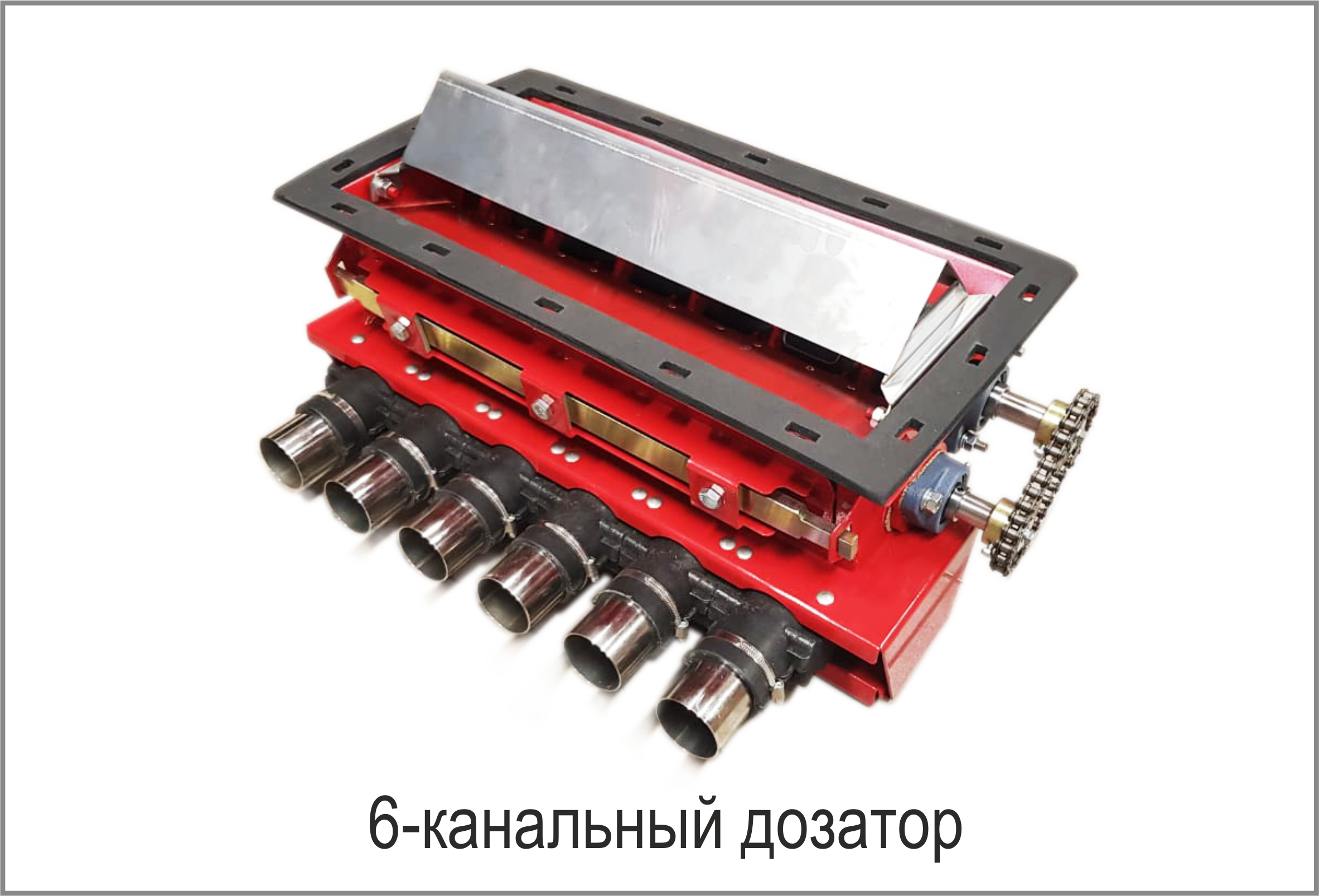

• Шестиканальное распределение семенного потока дает точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала;
• В конструкции дозатора применяются современные композитные материалы и нержавеющая сталь, что делает его надежным и долговечным, даже при работе с минеральными удобрениями;

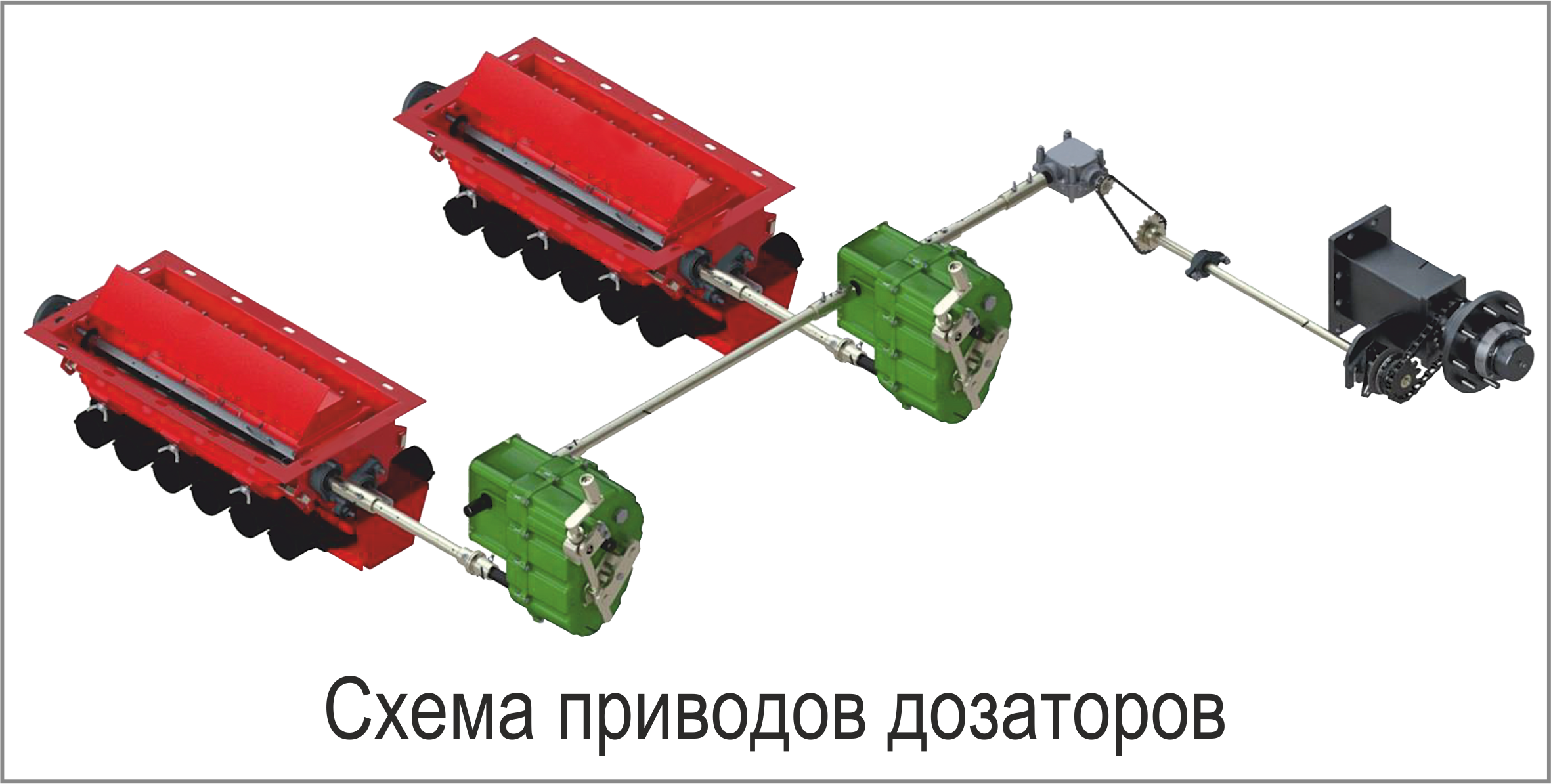

• Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га.

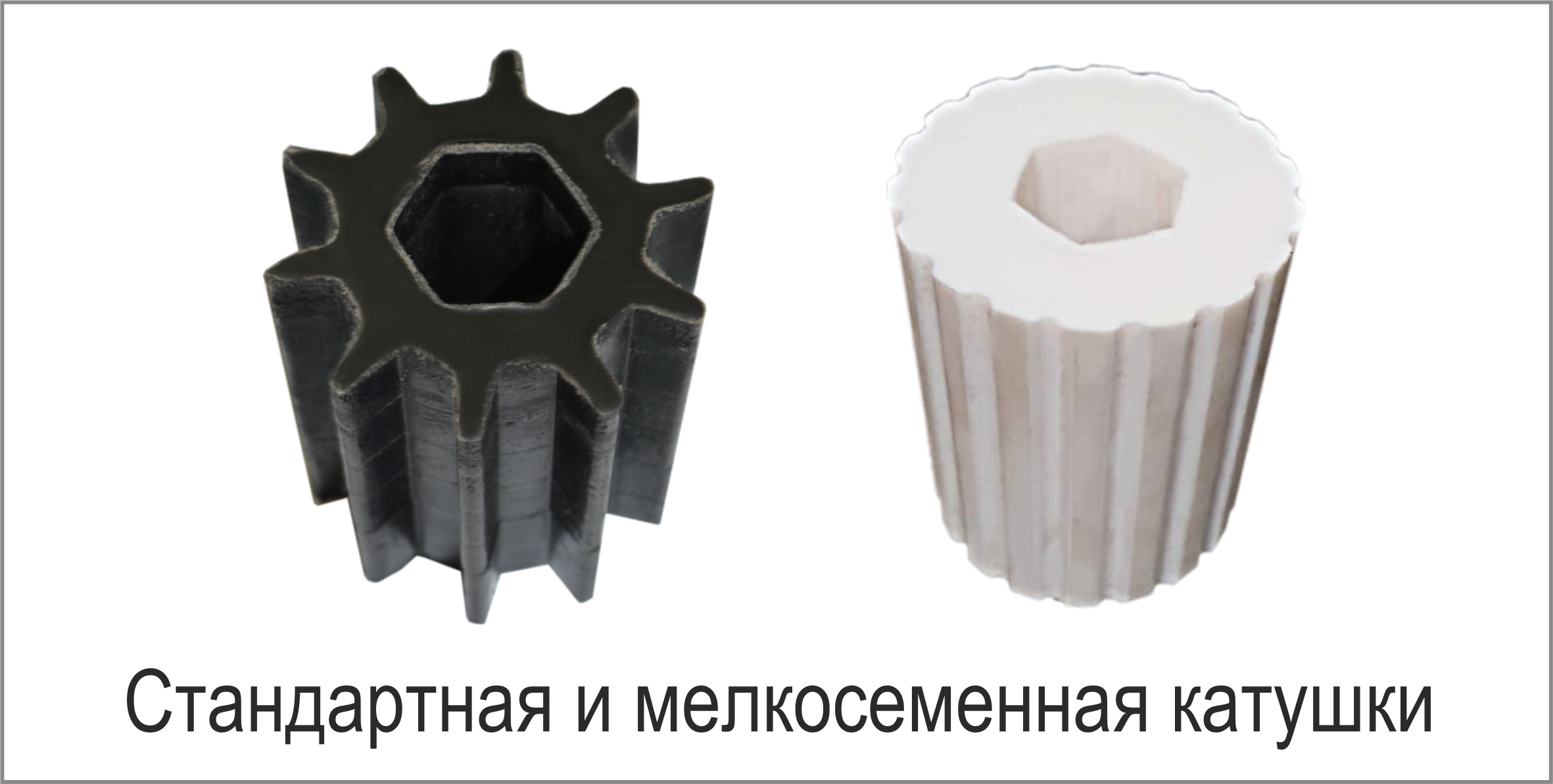

• В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других;

• Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора.

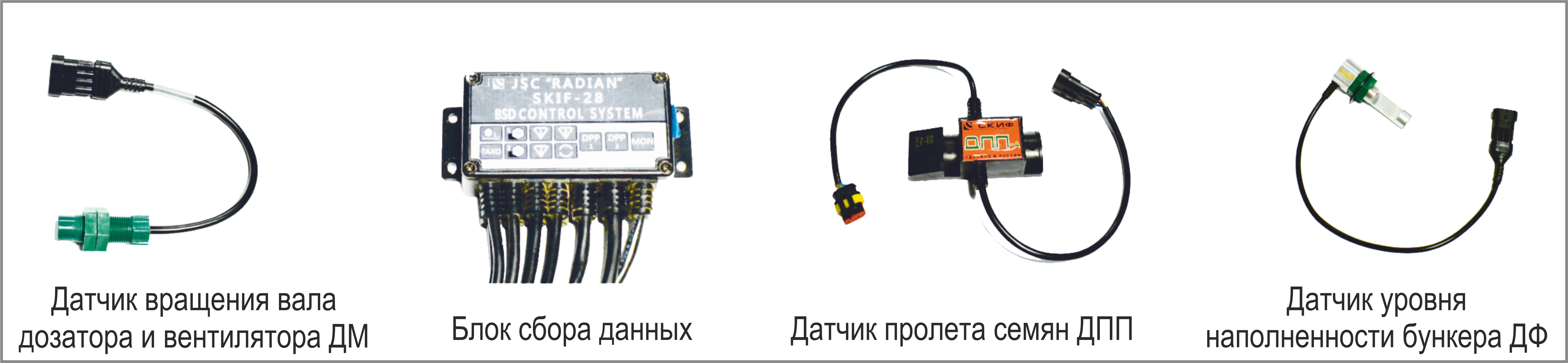

• Посевной комплекс оснащен системой контроля высева СКИФ (Завода Радиан), включающую в себя:

- датчики бункера (блок запуска муфты, блок сбора данных, датчики вращения вала дозатора, вентилятора, датчик наполнения бункера, датчик давления бункера)

- датчики высевающей части (датчик забивания семяпроводов, датчик положения культиватора).

• Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал;

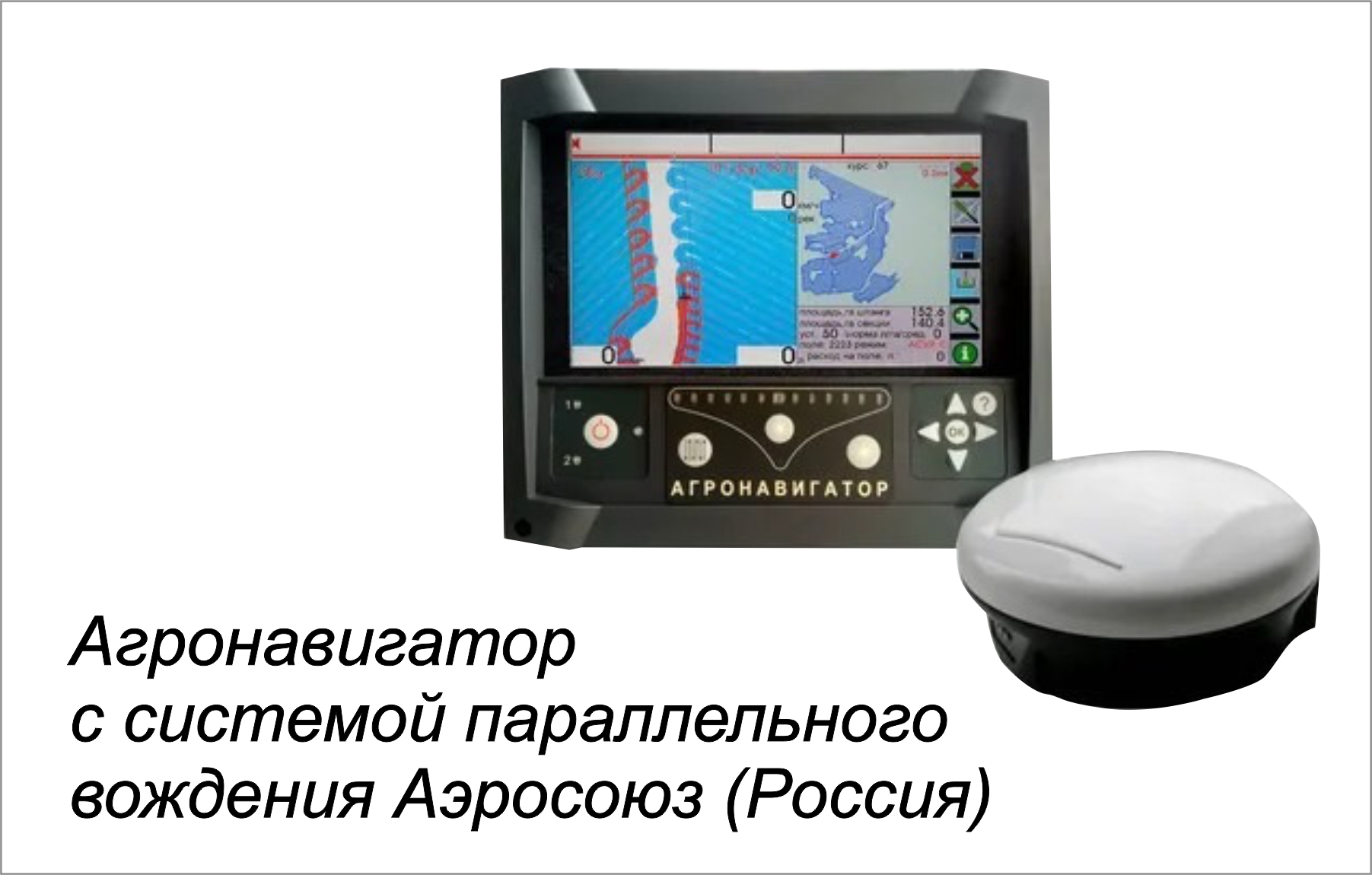

• Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS;
• Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.

• Для внесения жидких удобрений, на посевной комплекс дополнительно устанавливаются: система трубопроводов, форсунки или питатели, которые подключаются к блоку управления, установленному на бункере посевного комплекса с управлением с монитора агронавигатора, установленного в кабине трактора;



• Посевные комплексы с высевом в анкерный сошник на стойке с параллелограммной навеской опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;

Наименование параметра		AP-9800	AP-12500
Рабочая ширина захвата, м		9,8	12,5
Производительность за 1 час основного времени (при скорости 12 км/ч) га, не менее		9,8	12,5
Количество анкерных сошников с шагом 232мм, шт		42	54
Ширина междурядий, мм		232
Глубина заделки семян, см		3-10
Норма высева семян, зерновые/зернобобовые, кг/га		2,5-400
Объём загрузки семян 60%/удобрений 40%		6,8м³,10 м³
Рабочая скорость, км/ч		8-10
Транспортная скорость, км/ч		До 20
Габаритные размеры сеялки в рабочем положении, мм:	длина	17500	17500
	ширина	9800	12500
	высота	3800	3800
Габаритные размеры сеялки в транспортном положении, мм:	длина	17500	17500
	ширина	5600	5600
	высота	3800	5100
Масса сеялки без семенного бункера, кг		9500	10000
Срок службы, лет		7
Число обслуживающего персонала, чел.		1
Мощность трактора, л.с. Рекомендуемое тяговое усилие, т		375-420 7	420-500 9
